用于2D切割机床的Fikus

NC切割和路由编程的解决方案

为切割机床编程提供快速,灵活和功能齐全的解决方案

Fikus Visualcam能够为任何2D切割技术的数控机床编程提供了快速,灵活和功能齐全的解决方案。Fikus Visualcam拥有直观的界面和针对各种机床类型的高级功能,能够帮助用户快速方便地对作业进行编程。

Fikus Visualcam只有所有2D切割技术,并配备专用参数表和后处理器:激光,水射流,氧炔切割,等离子机或绘图仪。具有多种轮廓的切割选项,用于配置基本系统。技术和停止点都将以图形方式交互显示在屏

用于2D切割机床的Fikus的特色功能

  • 完整的解决方案。 从几何设计到数控机床切割程序的创
  • 强大的2D CAD。 简化几何设计和零件定义。
  • 高级功能。 缩短复杂工作的完成时间。
  • 特定功能。 Fikus提供了适用于各种切割技术的所有先进功能。

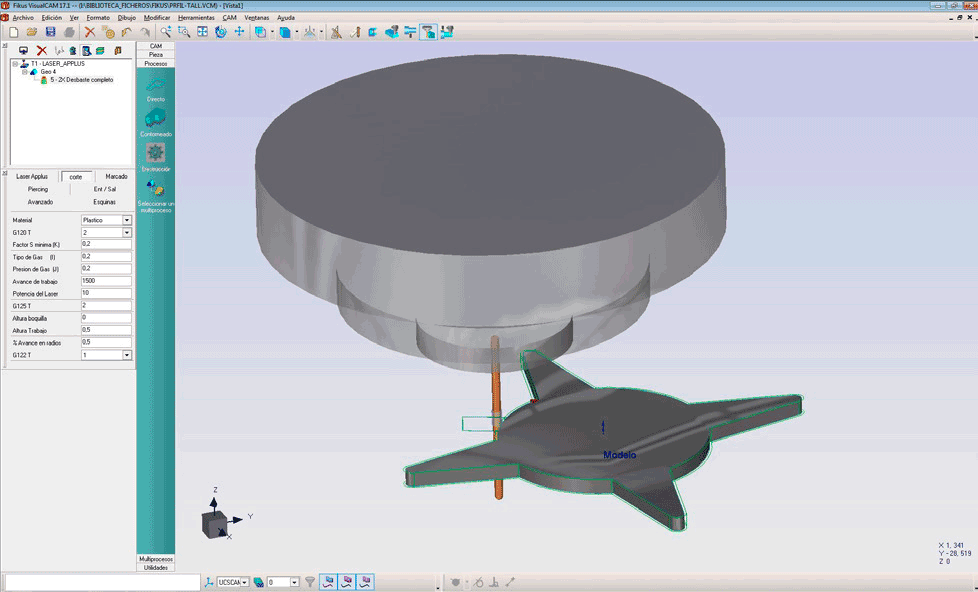

Machining programming

加工编程

简单而完整的解决方案,覆盖设计到生产。

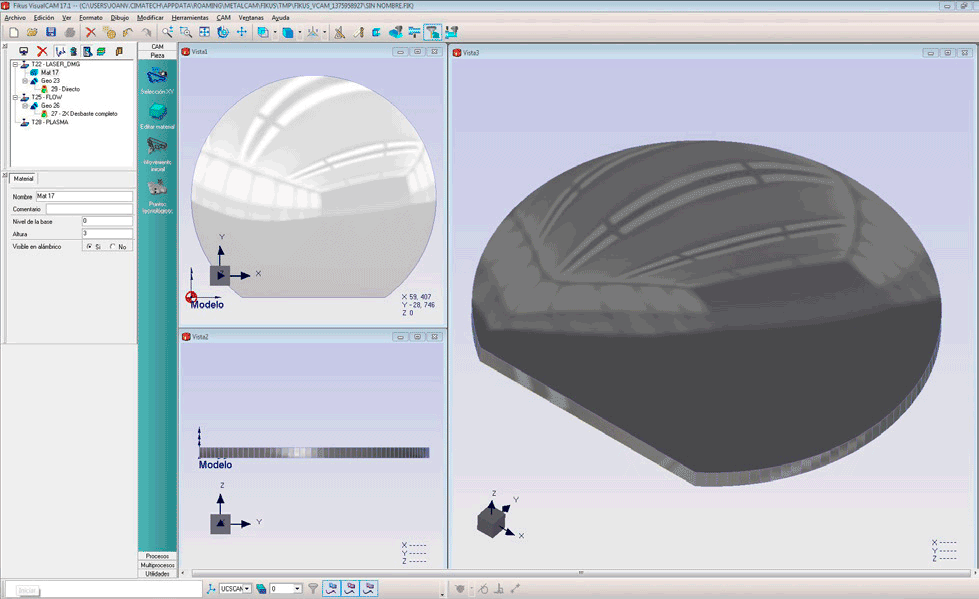

Machining manager

加工管理

强大的2D CAD。

Fikus可以创建和修改任何几何体,并支持通过IGES,DXF或PLT从其他CAD系统导入几何体。此外,它还提供无限制的撤消/重做,智能裁剪,预览打印以及特定的齿轮创建功能。

  • 具有生成和修改有线几何的功能
  • 轮廓提取和表面处理
  • 创建齿轮,文本和几何尺寸
  • 用于移动,复制,缩放和修改几何的快速编辑功能。

易于使用和学习

CAM管理器能够在线切割程序的整个顺序流程中引导用户,从确定要切割的零件,到每个切割过程的创建,计算和模拟。

用于2D切割机床的Fikus专门设计用于轻松,快速的创建几何切割程序,具有动态OpenGL图形渲染和直观的界面,使学习过程变得非常简单。

高效的助手为您节省时间

高级功能和加工助手

Fikus提供了许多工具,旨在提高生产力并大大减少生产时间。模板,自定义数据库或技术点可以帮助用户缩短生产时间。

Fikus Visualcam具有拷贝,复制,旋转或反转几何体,并产生极性或矩形矩阵的功能。它还提供用于定制加工顺序的切割优化功能,以及可选的强大的嵌套模块。

优化工作流程

Fikus中包含的所有高级功能,如模板,自定义数据库,技术点,切割路径优化或转换等功能,可以大大提高生产力。

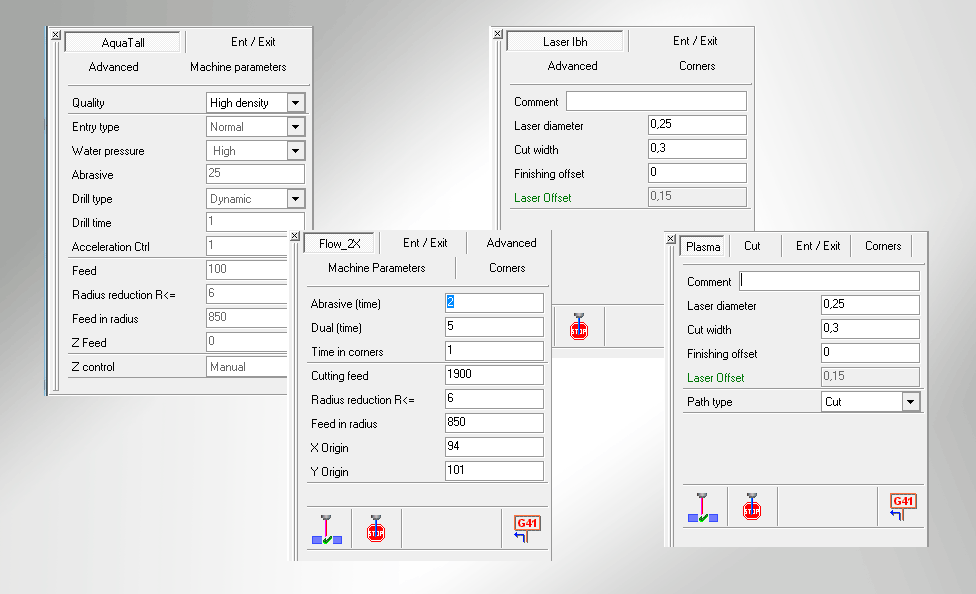

适用于每种技术的具体功能

用于2D切割机床的Fikus具有适用于您的机床的命令菜单,可以控制任何特定参数(喷射机中的水压,磨料,穿透,切割宽度,激光直径或激光机的功率等)和特定的后处理器。

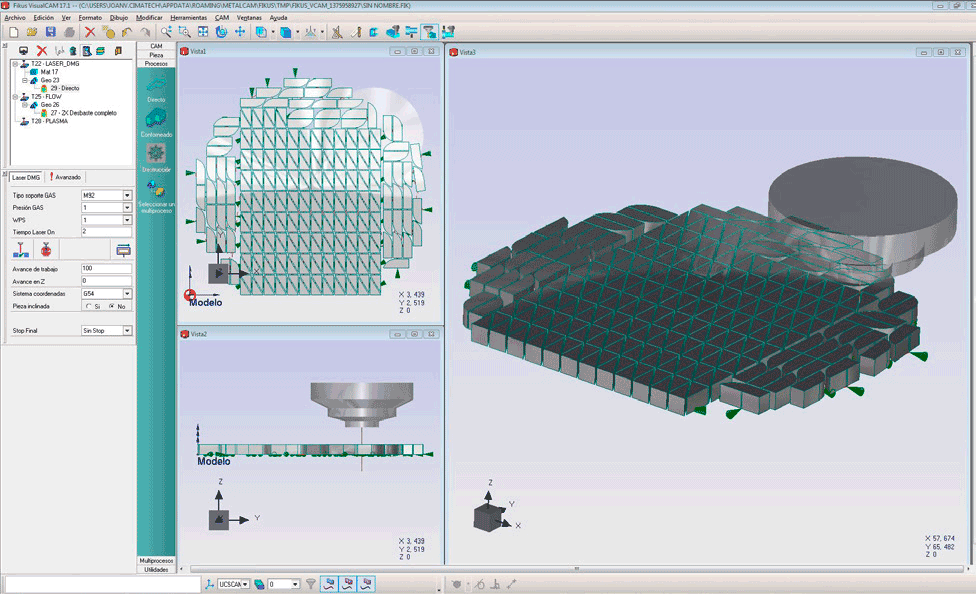

nesting

嵌套

现实模拟和专用后处理器

Specific functions for any technology

适用于每种技术的具体功能

可视化加工

最终完成的零件(2D)可以与切割装置一起,通过实体或线条图形的方式以逼真的3D模型显示。加工模拟以实体显示,可以提供工作流程和最终结果的真实视图。

计算和模拟

Fikus Visualcam将在几秒钟内完成所有计算,随后您就可以在计算机中模拟切割程序。路径模拟器将以动画实体的方式显示零件,材料和切割机。

后处理和验证

使用自定义的后处理器创建机床程序。您可以使用Ficed,CNC程序编辑器验证程序(G代码),并将其直接发送到机床。

车间报告

最后,您可以创建车间所需的所有文档,包括线程列表和切割顺序等信息。

可用的产品配置

FikusST

Fikus Visualcam ST 是 Metalcam公司为车间研发的软件. 一个高效的,多功能 并且方便易用的CAD/CAM 软件,有市场上主流机床的加工精灵和专用后处理程序能使你的工具-机床获得最大性能.

更多信息

FikusST

车间级的CAD/CAM软件 ,多功能 ,高效并方便易用的
