Utilización de los "Wizards" (Asistentes) de Hilo de Fikus para la programación asistida de cortes de pieza.

Los "Wizards" de Electroerosión de Hilo son asistentes que permiten la creación de secuencias de corte y la obtención de los parámetros tecnológicos, mediante la interacción entre Fikus Visualcam y el usuario, utilizando las bases de datos obtenidas mediante la colaboración directa con los fabricantes de máquinas de Electroerosión de Hilo más importantes del mercado.

¿Cómo funcionan los Wizards de Electroerosión de Hilo?

Mediante un cuestionario y la potencia del know how interno de Fikus (preparado para analizar cualquier situación posible), el "Wizards" propone una secuencia de corte adoptada a los requisitos del usuario.

El cuestionario se compone básicamente de los siguientes parámetros:

  • Cuestiones relativas a la pieza a cortar (altura de la pieza y dimensiones del material)
  • Selección del tipo y diámetro de hilo a utilizar
  • Calidad superficial a obtener

Opcionalmente, y dependiendo de la máquina seleccionada, es posible también definir cuestiones relativas a las condiciones en que se efectuará el mecanizado, como el tipo de dieléctrico y la posición de las boquillas durante el proceso de corte para corregir las imperfecciones geométricas que pueda presentar el material a cortar.

En base a los parámetros anteriormente descritos y a si el tipo de pieza es punzón o cavidad (característica automáticamente reconocida por el sistema al analizar los aspectos geométricos de la pieza) el "Wizards" propondrá la secuencia de cortes e indicará los valores de offset para cada paso junto con los registros o valores de régimen que se aplicarán, según las bases de datos tecnológicos.

Es en este paso cuando el usuario dispondrá de una serie de parámetros para completar la definición del proceso, como el valor de la longitud del remanente para sujetar la pieza o retal, la compensación G41/G42 y otros que se muestran en la imagen siguiente:

En todo momento el usuario puede ver una recapitulación de los parámetros previamente definidos estructurados a modo de árbol en la parte izquierda del asistente y, en caso de necesidad, poder editarlos.

Otro detalle a destacar sobre el uso de los "Wizards" de Hilo consiste en que permite la generación automática de ficheros tecnológicos y de comandos junto con el fichero ISO, listos para ser cargados en el control numérico, reduciendo drásticamente el tiempo que el operario deberá pasar delante de la máquina.

Detalle del Wizard de SodickAQ325L

Detalle del Wizard de SodickAQ325L

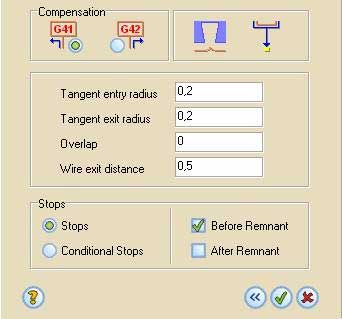

Parámetros comunes

Parámetros comunes

Beneficios del trabajo con los Wizards de Electroerosión de Hilo

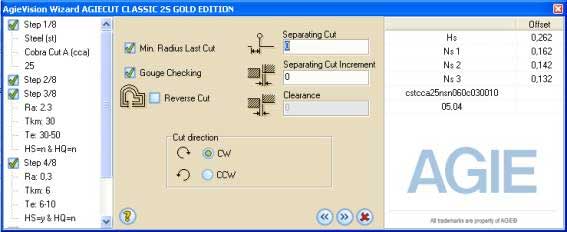

Wizard para Agievision

Wizard para Agievision

  • Optimización de las secuencias de corte, llegando a reducir en más de un 20% los tiempos totales de máquina por la eliminación de enhebrados y cortes de hilo no necesarios al aplicar inversión de sentidos de corte entre procesos y reducción de movimientos en vacío.
  • Eliminación de posibles errores de programación gracias al modo de trabajo asistido y a su facilidad de uso.
  • Modificación automática de la geometría para evitar problemas de compensación mediante el análisis de la geometría según los offsets obtenidos de la base de datos del control.
  • Eliminación de tiempos de programación a pié de máquina.

Sin duda alguna, los "Wizards" de Electroerosión de Hilo integrados en Fikus Visualcam suponen una de las herramientas más importantes que se encuentran en el mercado orientadas a la programación de máquinas de Electroerosión de Hilo.
