Mejorando la programación en el taller

logoEl Wizard hace todo el trabajo automáticamente

Ventajas en programación del mecanizado en fresa, torno y torno-fresa

Vivimos tiempos en que la competencia nos obliga a todos a mejorar, a tener los trabajos en tiempos más cortos, a no poder conformarnos con el tipo de trabajos que habíamos hecho tradicionalmente, a buscar otras líneas de productos. Y a lo mejor con el trabajo que hacíamos hasta ahora podíamos, con nuestro método tradicional, producir nuestro trabajo en un tiempo más o menos razonable.

Pero, ¿Y si disponemos de una herramienta que nos permite realizar trabajos que hasta ahora pensábamos que nos podíamos hacer? ¿Y si además esa herramienta nos permite hacer los trabajos más rápido?

La nueva versión 15 de Fikus Visualcam para Fresa, Torno y Torno-Fresa es la respuesta a esas preguntas.

En este artículo vamos a ver con un ejemplo real cuáles son las ventajas que Fikus Visualcam nos proporciona en el mecanizado en taller. Este ejemplo es un fichero en 3D, pero la mayoría de técnicas son igualmente aplicables si hemos creado nosotros o hemos importado geometría en dos dimensiones.

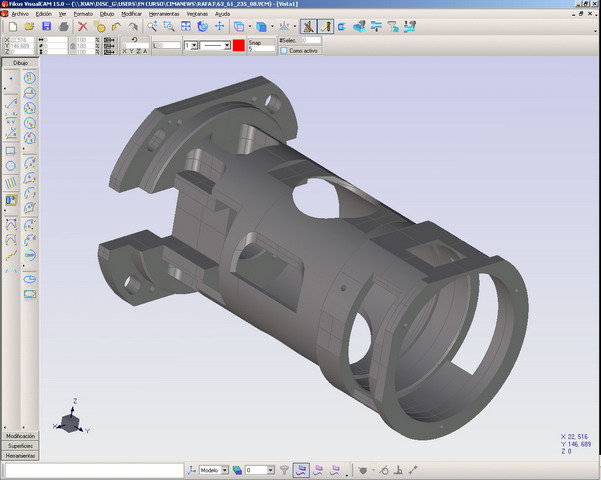

Pieza compleja de Fresa-Torno cortesía de Bee-Pitron Ltd., San Petersburgo, Rusia. Esta pieza requiere de mecanizado de torno y diversos mecanizados de fresa.

pieza

Nuestros clientes nos envían la información en un plano en papel, o en un fichero DXF en dos dimensiones, o en superficies 3D. Fikus Visualcam dispone de funciones para crear la geometría a partir de un plano 2D, o para importarla de un fichero 2D en DXF o de un fichero 3D directamente de SolidWorks, o en IGES, o en STEP o CATIA.

Es esta un pieza compleja que combina diversos mecanizados de fresa y torno. Se nos podría ocurrir hacer el mecanizado utilizando un sistema CAM de 5 ejes continuos y realizar así la programación en el CAM muy rápidamente. Pero este mecanizado, sin embargo, no sería óptimo en máquina y el tiempo de mecanizado y la calidad no serían los mejores.

Desde Fikus vamos a utilizar una estrategia del tipo "divide y vencerás" para ir realizando los diversos mecanizados. Básicamente, los mecanizados que realizaremos serán, por un lado, los típicos del torno y, por otro, cajeras y contorneados de fresa. Veamos cómo.

Usamos el Asistente de Torno

Al seleccionar que vamos a ejecutar el wizard, este asistente nos va ayudar a seleccionar la geometría de torno y a crear los procesos automáticamente.

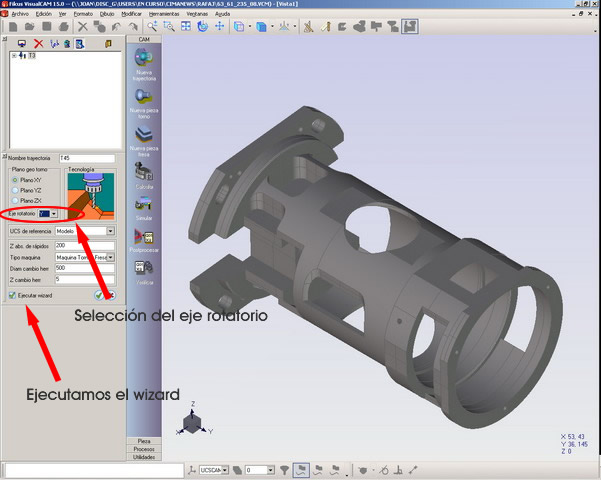

Fikus nos permite situar el eje rotatorio en el eje que necesitemos sin necesidad de mover la pieza que hemos leído. Si en lugar de un modelo en superficies tuviésemos un contorno 2D, simplemente indicaríamos en qué plano está situado.

situar el eje rotatorio

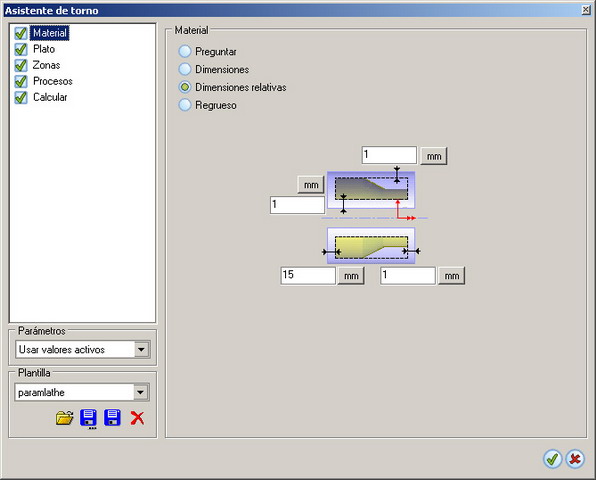

wizard de material

El asistente nos pregunta cómo es el material del que partimos. En este caso, vamos a definir un material por dimensiones relativas respecto de nuestra pieza.

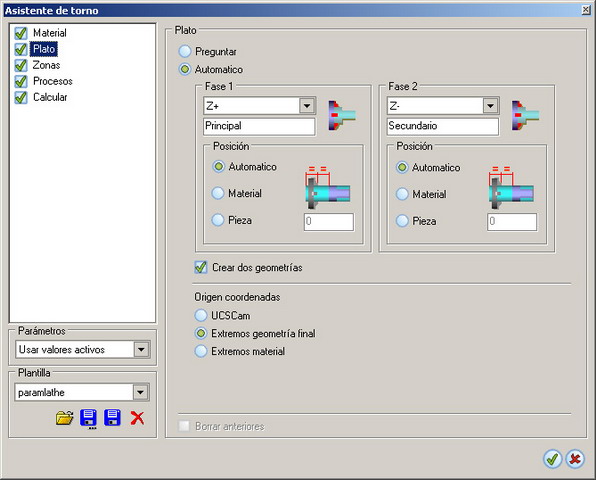

Definición número de platos

Definimos ahora si vamos a hacer un mecanizado con uno o dos platos

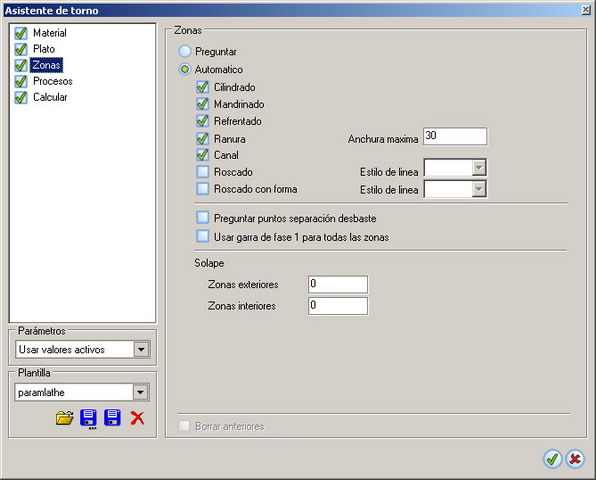

wizard de zonas

Fikus nos va a encontrar automáticamente las diferentes zonas a mecanizar de la pieza

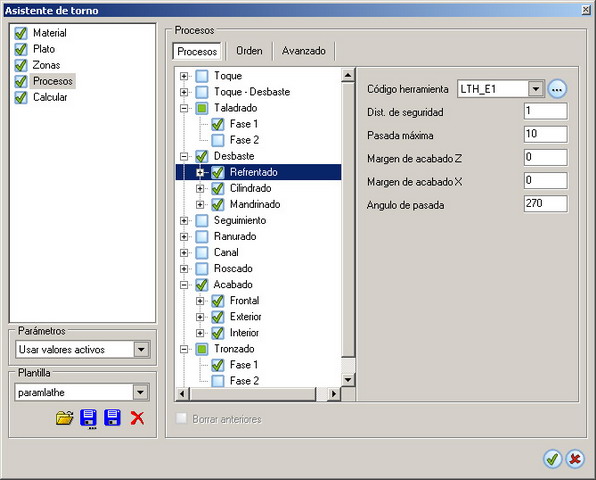

wizard de procesos

Y finalmente nos creará también los procesos de mecanizado utilizando los datos que nosotros le definimos y que podemos guardar para usarlos como plantillas en piezas similares

El Wizard hace todo el trabajo automáticamente

En este caso sólo tenemos las superficies del modelo y queremos en primer lugar hacer un mecanizado de torno. ¿Cómo obtenemos ese contorno? Aquí la cosa no parece fácil, pues no hay ningún plano por el que podamos cortar la pieza y nos dá un contorno para usar en torno. ¿Cómo lo hacemos pues? Fikus Visualcam, directamente a partir de las superficies, nos calcula dicho contorno ¡automáticamente!

En caso de que hubiésemos partido de un dibujo 2D o de un plano y hubiésemos dibujado el contorno en Fikus, la selección sería igual de fácil.

Ahora el Wizard empieza a procesar toda la información y nos crea, automáticamente, las diferentes zonas a mecanizar (exteriores, interiores, frontales, de ranura, de rosca, ...) y nos aplica los procesos de mecanizado con su herramienta correspondiente.

Fikus nos ha extraído el contorno de revolución para el torno (línea roja) a partir de las superficies, ha creado el material, ha distinguido las diferentes zonas a mecanizar con el torno y nos ha creado los procesos. ¡Todo automáticamente y sin errores!

Si la pieza hubiese sido sólo de torno, nuestro trabajo ya estaría listo y terminado, ¡así de fácil!. Sin embargo, esta pieza es más interesante y necesitamos hacer unos cuantos mecanizados de fresa. Veamos que Fikus nos lo aporta igualmente una programación muy sencilla.

Selección de taladros

Selección de taladros

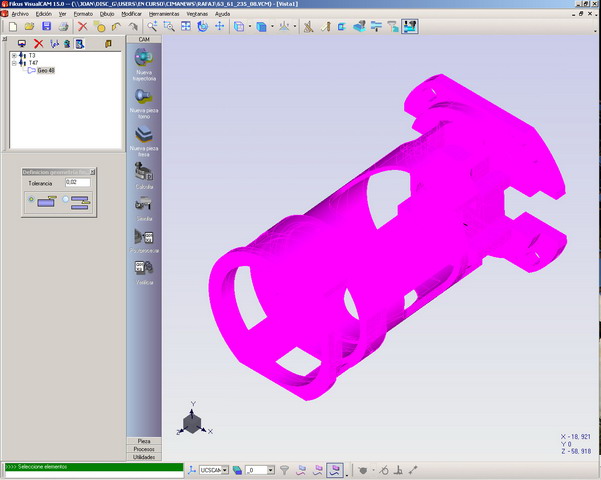

Seleccionamos todas las superficies mediante una ventana

Selección superficies

Sólo seleccionar

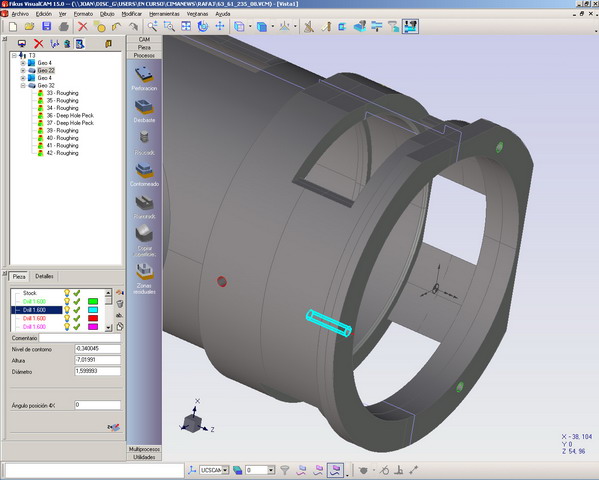

Seleccionamos taladros

Seleccionamos todos los taladros directamente seleccionando las superficies y Fikus reconoce esos taladros, su longitudo y diámetro.

Si partimos de un dibujo 2D, Fikus también nos reconoce el diámetro y nos da herramientas para situar ese taladro en su posición correcta.

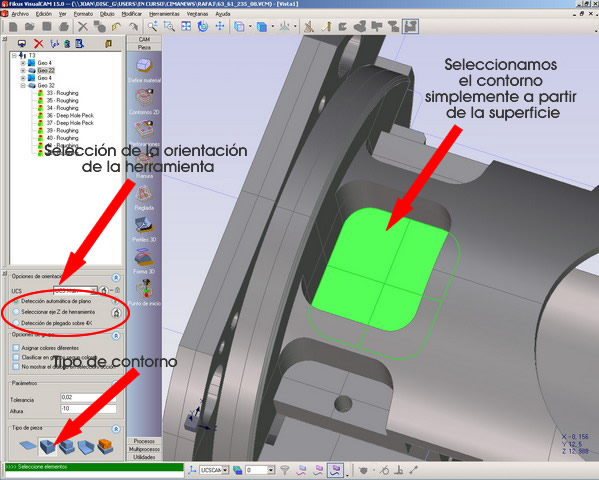

Seleccionamos los contornos para las cajeras

En este caso, Fikus automáticamente detecta la orientación de la herramienta al seleccionar la superficie y extrae los contornos delimitadores de ésta. Además, detecta la posición del contorno y podemos obtener la altura simplemente haciendo click sobre cualquier geometría.

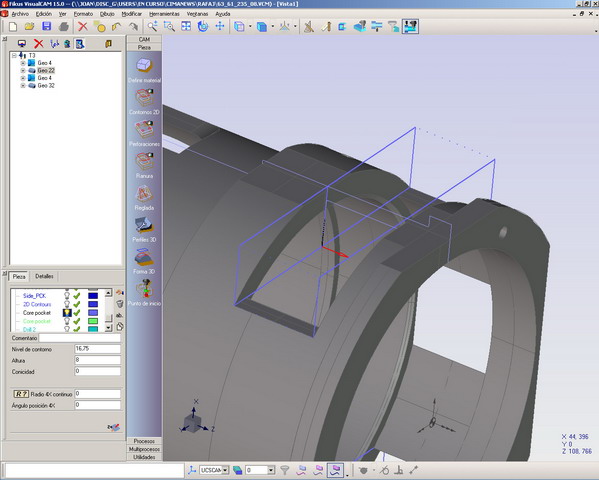

Seleccionamos las cajeras abiertas

Una pieza de este tipo tiene un montón de "cajeras abiertas". Una cajera abierta es un contorno que está delimitado por paredes que hemos de respetar pero tiene otros lados que son abiertos por los que es conveniente que la herramienta entre y salga. Fikus nos ayuda a seleccionar estos casos.

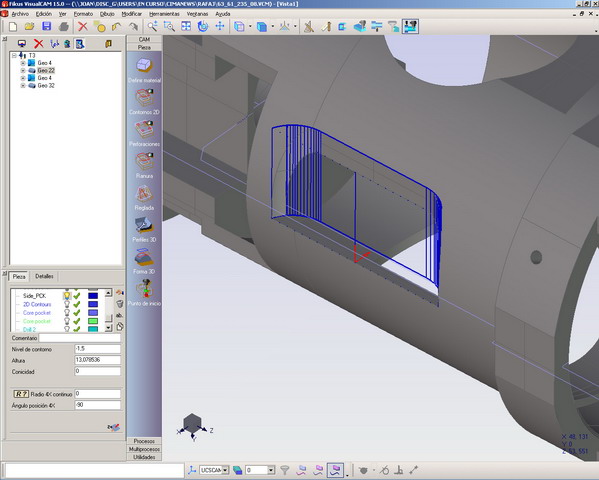

Seleccionamos contornos en 3D o a partir de las superficies

Con la misma facilidad que seleccionamos un contorno en 2D, seleccionamos un contorno en 3D o directamente a partir de las superficies de la pieza.

Selección de taladros

Selección de taladros
Selección superficie

Selección superficie

Selección cajeras abiertas

Selección cajeras abiertas

Selección 3D

Selección 3D

Trasformaciones

Trasformaciones

Transformar y mecanizar

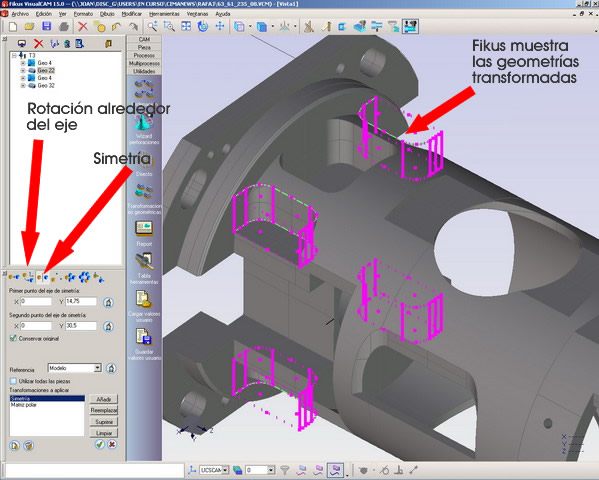

Transformaciones

En piezas de este estilo pero también en muchas otras situaciones, nos encontramos con que hay un contorno o una geometría que se repite. Podemos tener una simetría, o una matriz rectangular, o, como aquí, geometría que repete alrededor del eje de rotación de la pieza. En Fikus eso no supone ningún problema, antes al contrario. Simplemente, seleccionamos uno de los contornos y aplicamos una transformación. ¡Hacemos el trabajo solamente una vez y lo repetimos cuantas queramos!

Mecanizado

Una vez tenemos ya definidos los contornos, aplicamos los procesos de mecanizado. Fikus reconoce cada contorno y aplica una estrategia de mecanizado adecuada.

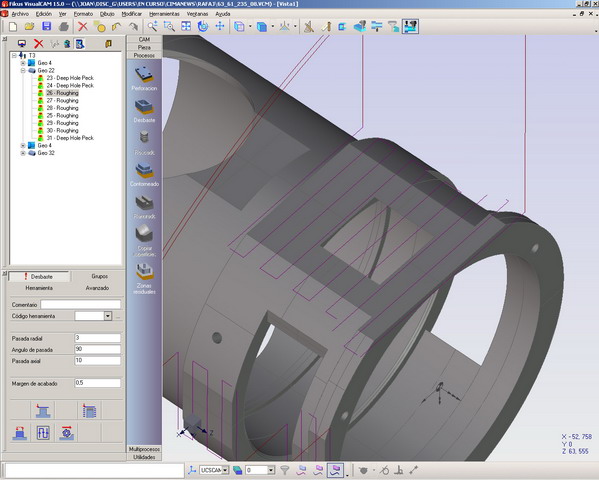

Cajeras planas

Cajeras planas

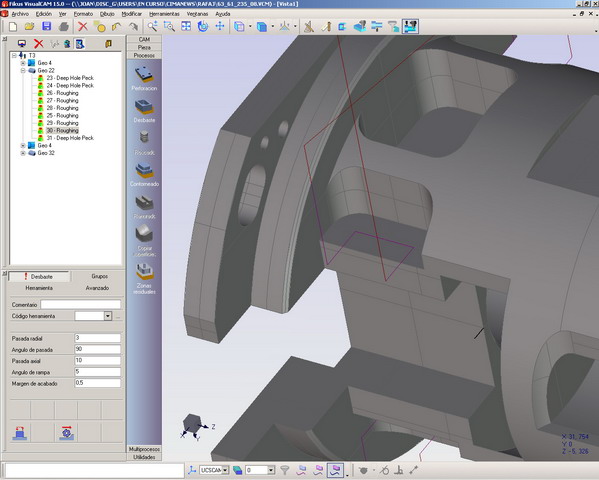

Cajeras abiertas

Cajeras abiertas

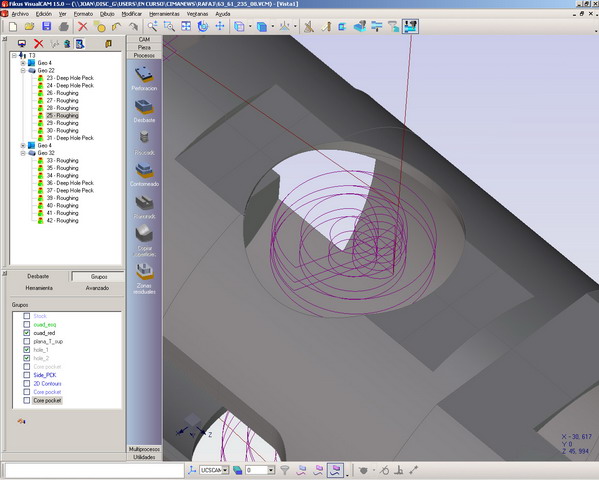

Cajeras en espiral

Cajeras en espiral

Sólo queda simular

Y finalmente, vemos cómo nos ha quedado el mecanizado de la pieza con el simulador de material realístico.

Para realizar la programación de toda esta pieza se requieren unos 45 minutos. Muchos menos si ya hemos realizado una pieza de este estilo y hemos guardado las plantillas de mecanizado adecuadas. ¿Podemos imaginar cuánto tiempo necesitaríamos para programar esto a mano? Es más, ¿nos habíamos planteado que podíamos hacer este tipo de pieza?

Fikus nos aporta toda la sencillez para que desde ahora podamos hacer este tipo de mecanizados complejos (y por supuesto los más sencillos de fresa o torno simples) de una manera rápida y, sobre todo, eficiente.

Regresar a Artículos Técnicos

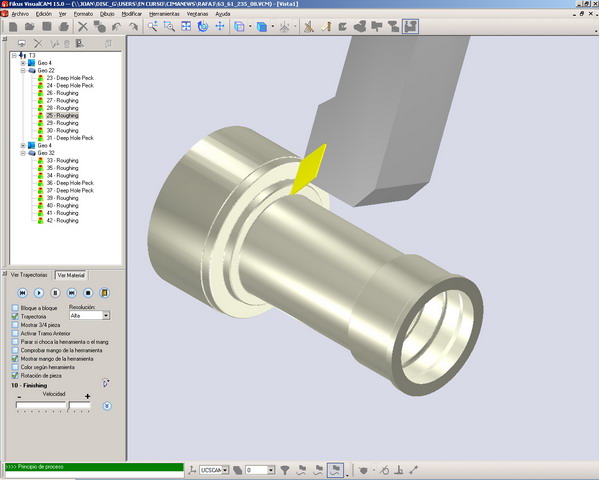

Simulación en torno

Simulación en torno

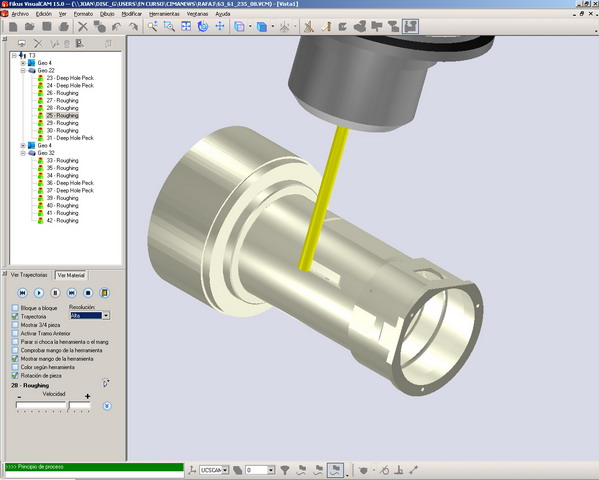

Simulación de fresa

Simulación de fresa

simulación fresa

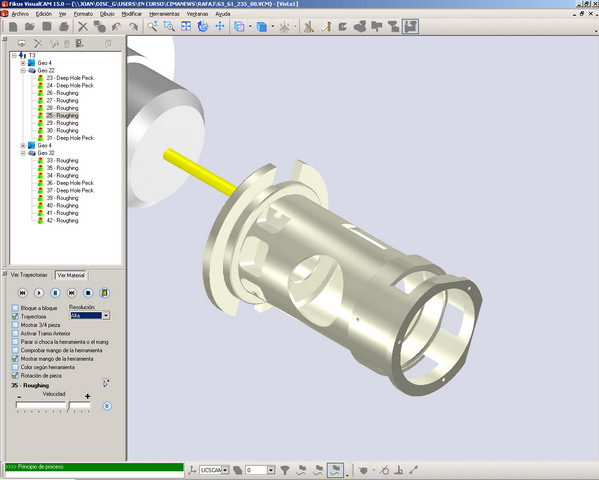

Simulación de fresa por la parte posterior de la pieza
