Fikus Visualcam para mecanizado de Fresa 3D

logoSolución completa para mecanizado 3D

Mecanizado de superficies complejas con Fikus Visualcam

El módulo de mecanizado de Fresa 3D abre un sin fin de posibilidades para mecanizar modelos basados en superficies complejas. Fikus Visualcam incorpora un módulo para cálculo de trayectorias de fresado en 3D a partir de superficies o triangulaciones (STL) complejas, incorporando todas las funciones y opciones para realizar todo el trabajo, desde el desbaste, pasando por el acabado y hasta los retoques finales. Analizamos a continuación las principales características de este nuevo módulo.

Principales beneficios

  • Tecnología vanguardista y basada en componentes probados
  • Facilidad de uso y aprendizaje
  • Incorporación completa y transparente en el entorno integrado de Fikus
  • Solución completa para mecanizado 3D
  • Múltiples opciones para control de los parámetros de mecanizado
  • Coste reducido

Características generales

  • Tipos de procesos: Desbaste, redesbaste de zonas zonas residuales, acabado, reacabado de zonas, bitangencias (penciling), mecanizado de zonas planas, proyección de curvas
  • Tipos de herramientas: Esféricas, Planas, Tóricas, Cónicas y herramientas en "T" (con control de colisiones en negativos)
  • Control de colisiones con el cabezal y el portapinzas
  • Control de colisiones con elementos adicionales de la mçaquina
  • Control del punto de inicio
  • Control de la zona a mecanizar mediante contornos o mediante la silueta de la pieza, con opciones para mecanizar dentro, fuera, a punto de contacto o sobre el contorno.
  • Control de entradas y salidas
  • Control de colisiones con pieza y elementos adicionales, con opciones para los movimientos de unión entre zonas y las partes de la herramienta a considerar

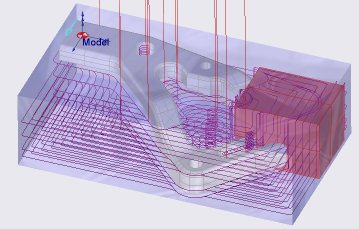

Evitando colisiones con un elemento

Evitando colisiones con un elemento

Desbastes

  • Opciones de rampa: helicoidal, zig-zag, recta, automática
  • Opciones de definición del material: por caja min/max, por contorno
  • Mecanizado de punzones o cajeras abiertas desde el exterior con optimización de tiempo y carga de herramienta
  • Esquinas suaves y uniones en forma de "S"
  • Posibilidad de realizar pasadas intermedias entre niveles
  • Desbaste de zonas residuales teniendo en cuenta la herramienta anterior y el material sobrante
  • Detección y mecanizado de zonas planas

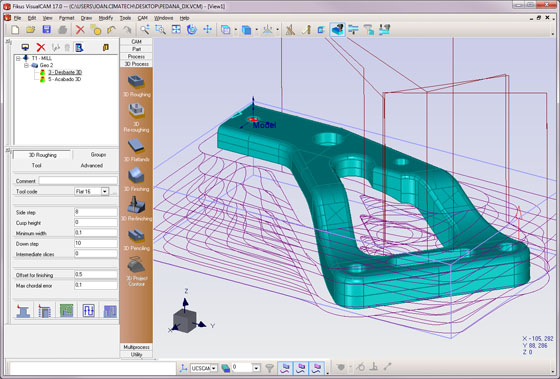

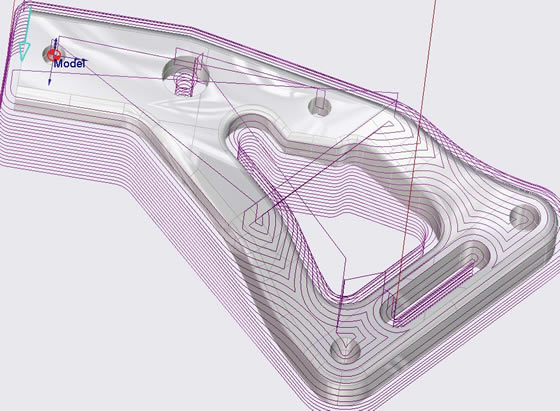

Desbaste adaptativo

Desbaste adaptativo

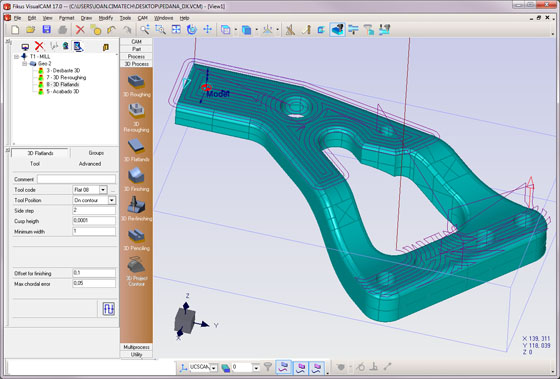

Desbaste de zonas planas

Desbaste de zonas planas

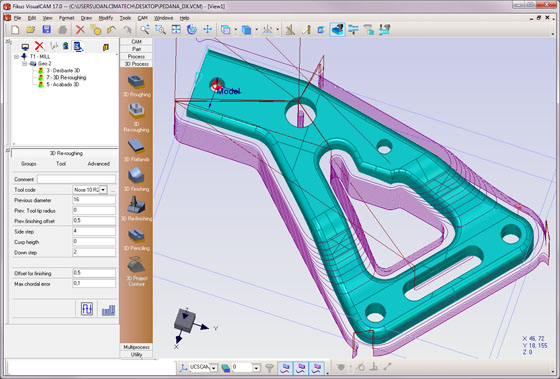

Redesbaste de zonas residuales

Redesbaste de zonas residuales

Acabados

  • Acabado de superficies por pasadas paralelas con opciones de optimización
  • Acabado de superficies por Z constante
  • Acabado de superficies radial o espiral
  • Acabado de superficies por cresta constante con posibilidad de definir si el mecanizado ha de ser de fuera hacia adentro, de dentro hacia fuera, o estándar
  • Opción de pasada constante o adaptativa en corte paralelo para mantener constante la cresta en las paredes verticales o inclinadas.

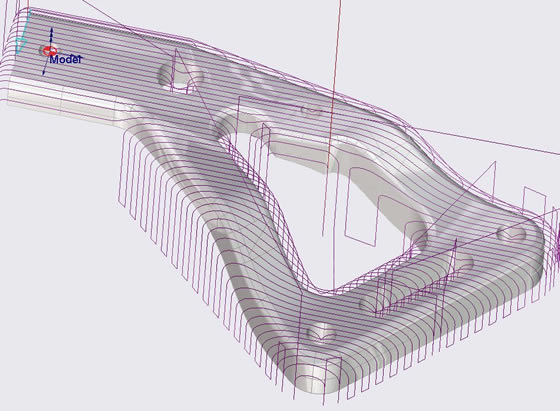

Acabado paralelo con pasadas constantes

Acabado paralelo con pasadas constantes

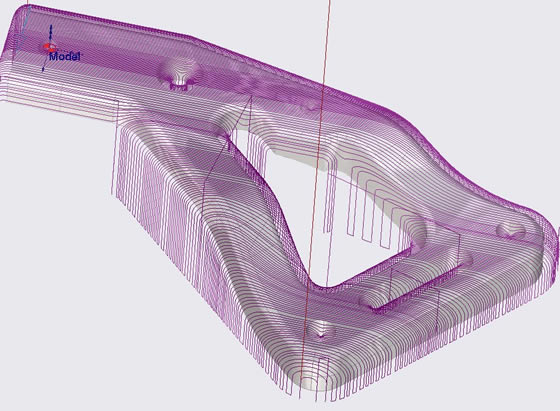

Acabado paralelo con pasadas adaptativas

Acabado paralelo con pasadas adaptativas

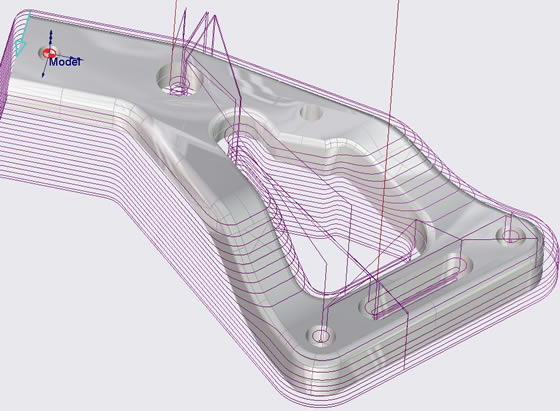

Acabado por Z constante

Acabado por Z constante

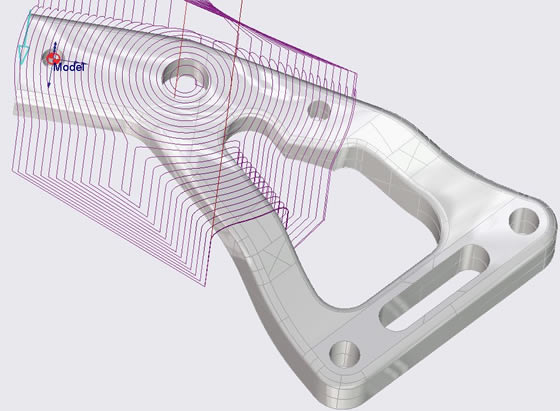

Acabado en espiral

Acabado en espiral

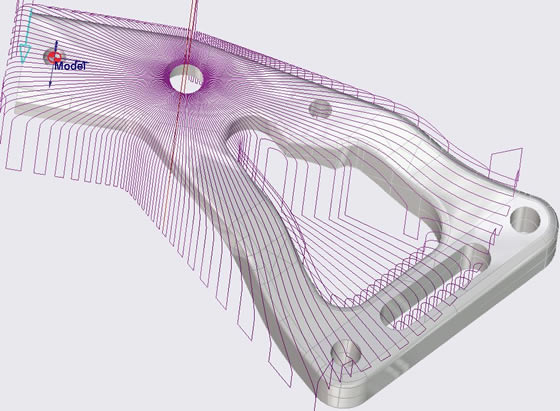

Acabado radial

Acabado radial

Acabado por cresta constante

Acabado por cresta constante

Acabado avanzado

  • Acabado de zonas donde la herramienta anterior no ha podido entrar, utilizando estrategias de acabado en zig-zag, por Z constante, cresta constante, espiral o radial
  • Bitangencias (penciling) o mecanizado de radios
  • Proyección de curvas sobre superficies
Regresar a Artículos Técnicos

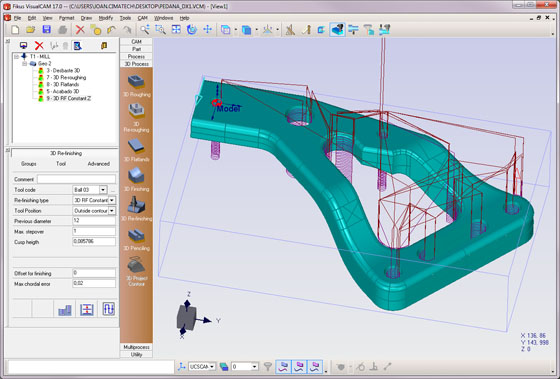

Reacabado de zonas residuales

Reacabado de zonas residuales

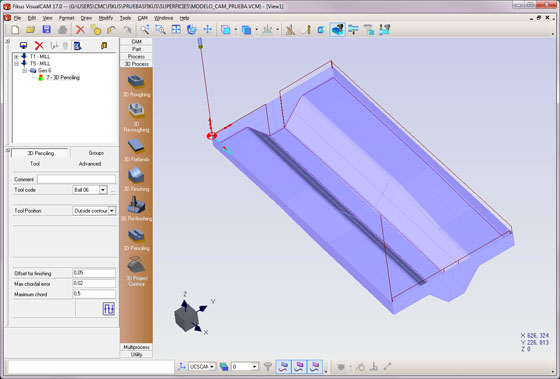

Bitangencias

Bitangencias
