Truco Fikus Fresa

Cómo realizar o no el contorneado de las islas o de las cajeras en un proceso de desbaste

Cuando realizamos un proceso de desbaste a un punzón, una isla dentro de una cavidad o solamente una cavidad nos encontramos con que el sistema nos realiza un contorneado de éstos.

Muchas veces nos interesa simplemente la eliminación de este material pero sin el contorneado de eliminación de crestas final.

Cuando estamos introduciendo los datos en el proceso de desbaste tenemos que ir a la pestaña de "Desbaste".

En dicha pestaña se puede observar que hay dos botones que nos permiten desactivar estos contorneados.

Como ya va siendo habitual en los difentes parametros u opciones de mecanizado, estos dos botones solo entaran disponibles si existe geometria a la que se pueda aplicar, por lo que, si por ejemplo, no existe ningun punzón, solo aparecerá la opcion de contornear o no las cajeras.

A parte de estos parámetros, aprovechamos también para comentar otro parámetro útil de esta pestaña:

"Levantar o no levantar entre pasadas". Este parámetro sólo aparece en el caso de tener cajeras lineales, y nos permite, en el caso de no tener islas o punzones interiores dentro de la cajera, de ir desde el punto final de una pasada al inicial de la siguiente sin levantar la herramienta hasta fuera de la pieza para evitar posibles colisiones con figuras situadas en el interior de la pieza.

De todos modos la herramienta siempre se levantará el valor introducido en el campo "distancia de seguridad" para minimizar los mas que posibles despuntes de la herramienta, como tambien evitará mediante un contorneado a distancia de seguridad de los posibles punzones que se pueda encontrar en el interior de la cajera.

Truco por Joan Ginabreda

Regresar a Trucos

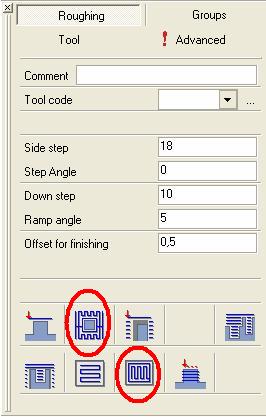

pestaña de desbaste

Pestaña de desbaste

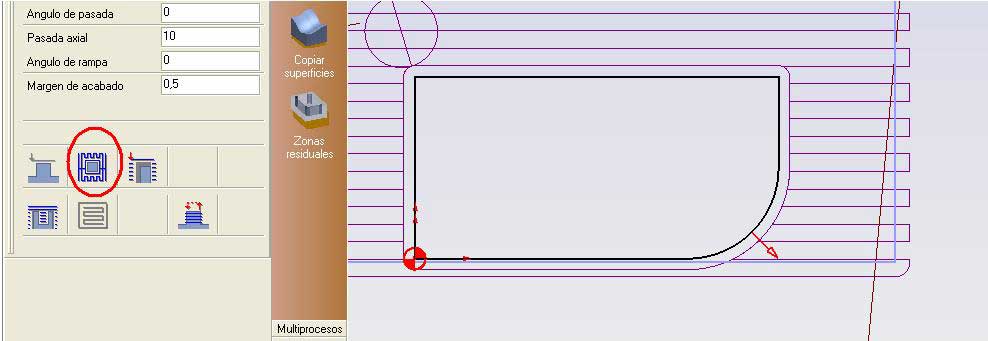

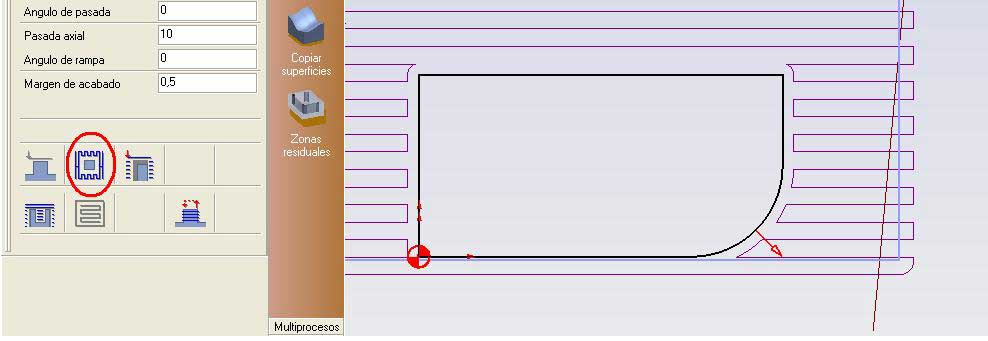

modificación trayectorias
