Truco Fikus

Trabajo eficiente con Fikus Fresa

Cómo escoger la mejor estrategia para mecanizar una pieza

Fikus Visualcam para fresa es un sistema CAM con una gran solera y un gran bagaje de más de 20 años en el mercado. Por ello, Fikus Visualcam permite al usuario realizar el trabajo de varias formas, todas ellas correctas, aunque siempre hay una manera que es mejor que la otra. En el caso que nos ocupa, vamos a ver las diferencias en el concepto de "cavidad", "cajera abierta" y "punzón" y vamos a discutir cuál es la mejor opción en un ejemplo.

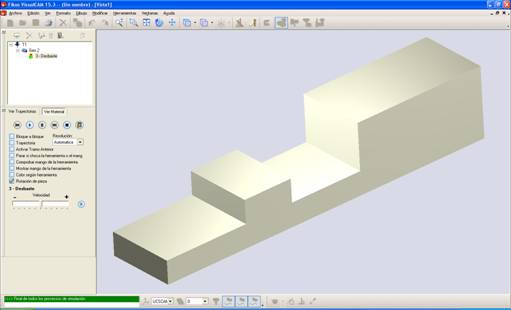

Pongamos por ejemplo la pieza de la figura siguiente, ¿cómo deberíamos plantearnos el mecanizado?

graphic resource
complemento

Podemos realizarla en Fikus Visualcam siguiendo los siguientes pasos:

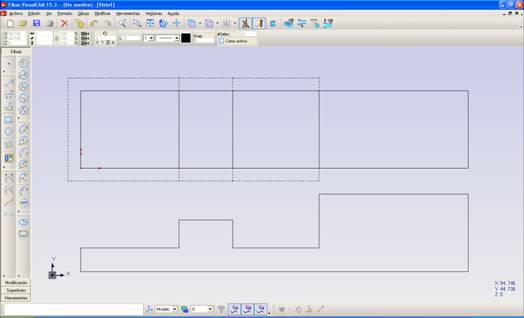

Si seguimos la antigua filosofía de Fikus, seleccionando cajeras cerradas, lo que deberíamos hacer es realizar paralelas a una distancia igual al radio de herramienta de las líneas que nos definen las cajeras y seleccionarlas como cajera para proceder a su mecanizado independiente (líneas a trazos).

Si analizamos un poco esa manera de trabajar podemos observar que es lenta y además nos obliga a la generación de líneas de dibujo que no son reales y que solo están destinadas a la realización del mecanizado y, además, si deseamos modificar el diámetro de la herramienta con la que vamos ha realizar el mecanizado deberemos modificar la geometría.

graphic resource
complemento

Podríamos ir un paso más allá y, en lugar de dibujar las cajeras, podríamos seleccionar "cajeras abiertas". En este caso, el mecanizado puede salir por los lados abiertos pero estamos forzando a Fikus a respetar las paredes. La ventaja aquí es que no hemos de dibujar geometrías auxiliares y no hay problema si decidimos cambiar de herramienta.

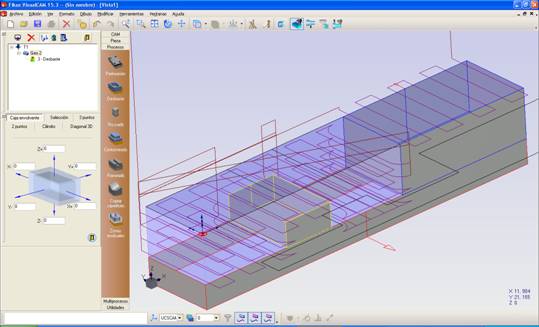

Pero si analizamos la pieza real podemos ver que también nos la podemos plantear como si fuera una suma de punzones y realizar el mecanizado de todos ellos más el material, que como sólo deseamos realizar el mecanizado de los diferentes niveles sin tocar el exterior de la pieza le definiremos el material por caja envolvente y dándole valor de offset cero en todos los lados.

Como conclusión podemos ver que plantearnos la pieza como una suma de punzones nos da mayor rapidez así como una mayor flexibilidad a la hora de realizar el mecanizado permitiéndonos el cambio de los parámetros de mecanizado en cualquier momento.

Truco por Joan Ginabreda
