Trabajo eficiente con Fikus Torno

Cómo evitar que durante un cilindrado la herramienta entre en una ranura

Mediante el uso de un parámetro, podemos evitar que durante un proceso de cilindrado la herramienta entre en las zonas de ranura.

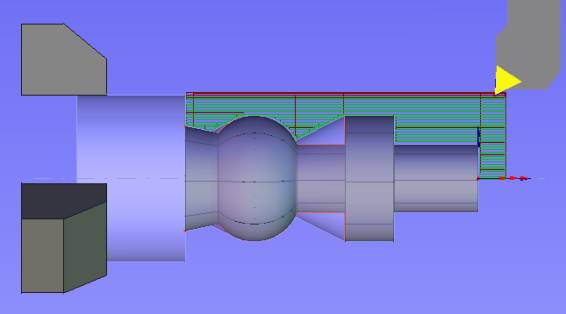

En el ejemplo siguiente, tenemos la situación que queremos evitar, que durante un cilindrado la herramienta nos entre en una zona de ranura.

La herramienta entra en las ranuras

La herramienta entra en las ranuras

¿Cómo evitar esta situación?

Opción 1:

Definiendo esa zona como zona de Ranura y desactivando el icono "Desbastar ranura/canal".

Si desactivamos esta opción, el sistema genera una recta entre el punto inicial y el final de la zona de ranura evitando que la herramienta entre en la misma.

Opción 1

Opción 1

Opción 2:

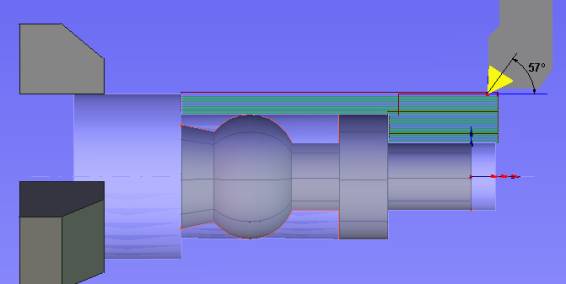

Modificando el valor de la casilla "Herramienta - Max. angulo derecha".

Si Modificamos este valor angular, modificamos el angulo de control de la plaqueta, con lo que impediremos que la herramienta entre en lugares no deseados.

Regresar a Trucos

Opción 2

Opción 2
