Truco Fikus Fresa

Cómo evitar el mecanizar zonas o elementos no deseados (bridas, ...)

Hace ya algunas versiones se ha introducido en Fikus una función solicitada por los clientes para poder seleccionar una geometría o limites que no sean mecanizables y por tanto sean evitados por las herramientas y trayectorias de mecanizado.

Dicha función es conocida por el nombre de PUNZONES CHECK o punzón no mecanizable, situado en el menú de selección de los Contornos 2D; al seleccionar el icono correspondiente, me creara una geometría que al realizar cualquier calculo de mecanizado al seleccionarlo como grupo.

Automáticamente será evitado/os por la herramienta y las trayectorias de mecanizado.

El ejemplo gráfico más claro para ilustrar esta función es una placa colocada en la bancada de la Fresadora y al no poder ponerla en una mordaza es embridada directamente a la bancada, dibujando y seleccionando como punzones Check la brida y colocada en la misma posición que en la fresadora, nos evitará la necesidad de precuparnos de si la herramienta mecanizada la brida al seleccionar el punzón check , mientras que el resto de la piezá sera mecanizada correctamente, sin "comernos" la brida.

Regresar a Trucos

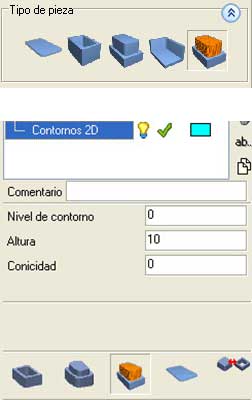

icono punzón check
