Cómo seleccionar las superficies para extraer automáticamente los contornos para mecanizar en fresa, hilo o laser

Pregunta

Me ha llegado una geometría 3D en superficies. ¿Cómo debo hacer para extraer los contornos de las geometrías 2D (cajeras y punzones en fresa, geometría para cortes en hilo, ...)?

Para hacerlo debemos seguir los pasos siguientes:

  • Abrir el fichero recibido e inmediatamente ir a CAM normalmente, tal y como haríamos si tuviésemos geometrías 2D.
  • Igual que en el punto anterior, en el momento de la selección de contornos, procederemos como en el caso de geometrías 2D, con la única excepción de que en este caso no seleccionaremos contornos, sino que activaremos el filtro rápido de superficies y seleccionaremos la superficie que nos delimita el contorno deseado.
  • En el caso que la superficie seleccionada tenga contornos exteriores e interiores, el sistema nos los separará en grupos geométricos diferentes.
  • Este sistema de selección puede ser utilizado tanto para contornos 2D como para perforaciones, en este ultimo caso, si seleccionamos la superficie cilíndrica que nos define la perforación el sistema detectará tanto el diámetro como las cotas iniciales y finales de la perforación.

Esperamos que este "truco" les sirva para poder hacer más fácil y agradable su tarea de programación con Fikus.

Regresar Artículos y trucos

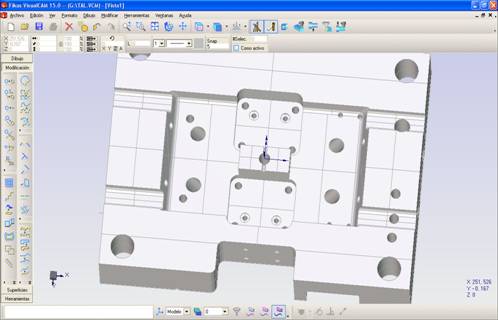

abrir en CAM el fichero

abrir en CAM el fichero

selección contornos

selección contornos

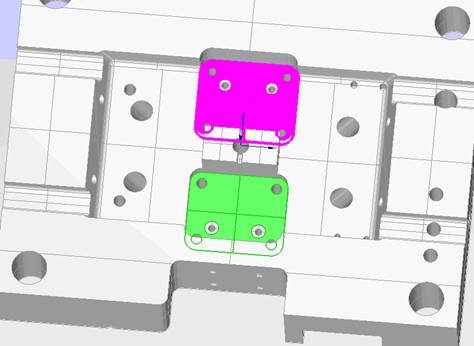

separación automática por grupos

separación automática por grupos

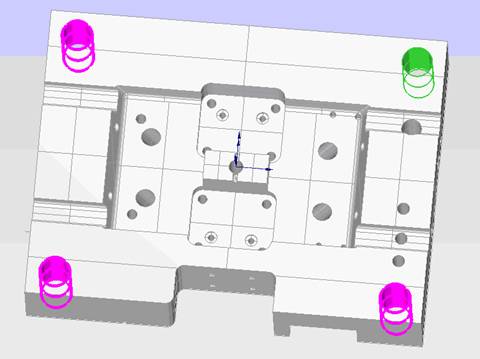

detección automática de cotas

detección automática de cotas
