Truco Fikus

Uso de la función "Feature Recognition" para simpificar los cortes

Cuando nos disponemos a realizar los diferentes cortes de figuras mediante WEDM sabemos que nos espera la ardua terea de preparar y seleccionar los diferentes contornos de todas las figuras a cortar.

A partir de la versión 18.1 Fikus dispone de una herramienta que nos permite simplificar esta operación de manera automática llamada “Feature Recognition”.

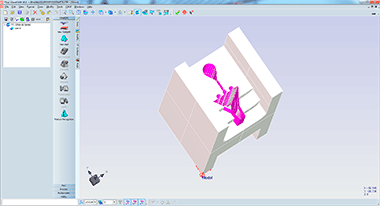

pantalla

Pantalla

Para ejecutarla solo deberemos seleccionar la opción en el momento de crear la trayectoria de Hilo.

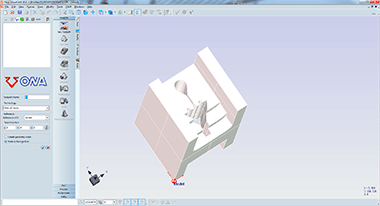

opcion Feature

Opcion Feature

A continuación nos aparecerá una nueva ventana donde podremos seleccionar las opciones deseadas.

Entre las opciones a seleccionar tendremos:

  • Selección de punzones, cavidades y contornos abiertos
  • Cónicos constantes o variables en 2 y 4 ejes
  • Detección automática de tipo de collar
  • Agrupar según tipo de geometría / conicidad
  • Selección automática de puntos de inicio

El siguiente paso será la selección de la geometría y aplicar (selección normal mediante mouse y aceptar o bien pulsando el botón de la izquierda de la ventana que mostramos a la derecha).

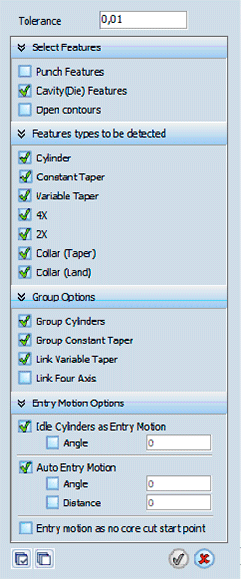

menu

Menú

El sistema detectará las zonas que se pueden cortar con la tecnología de erosion por hilo y generará tantas geometrías como sea necesario.

A partir de aquí ya podremos aplicar el wizard correspondiente para poder generar el programa de CNC correspondiente.

A continuación podemos ver algunas imágenes de piezas más complejas.

Esperamos que este “truco” les sirva para poder hacer más fácil y agradable su tarea de programación con fikus.

Truco por Joan Ginabreda

Regresar a Trucos
deteccion automática

Deteccion automática

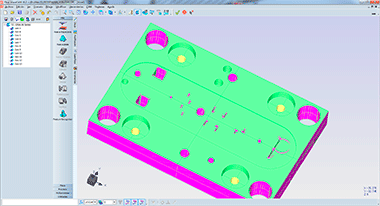

mecanizado complejo 1

Mecanizado complejo 1

mecanizado complejo 2

Mecanizado complejo 2
