Truco Fikus Fresa

Cómo desbastar sólo donde hay material

Hay veces en nos interesa realizar el desbaste de una pieza utilizando diferentes herramientas. Para ello empezaremos con una herramienta de gran diámetro y a continuación ir reduciendo progresivamente el diámetro de las herramientas a utilizar.

Este método solo nos interesará si realmente podemos mecanizar sólo donde hay material, pero la pregunta es ¿puedo hacer esto desde Fikus?

La respuesta es afirmativa, y para ello deberemos calcular el material resultante del proceso anterior. A continuación describiremos como utilizar esta opción.

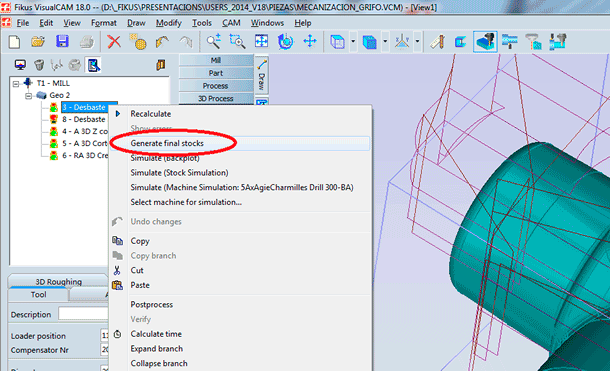

Desde cualquier proceso pulsando el botón derecho del ratón y seleccionando "Generar materiales resultantes"

pantalla

Marcamos generar remanentes finales

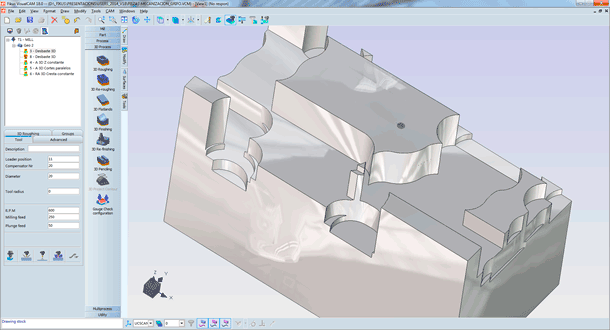

El sistema nos calculará y mostrará el material resultante de ese proceso de mecanizado.

complemento

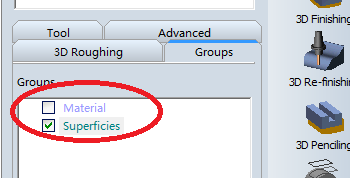

En el caso de que deseemos realizar el cálculo, tal y como mencionábamos anteriormente, teniendo en cuenta el material restante del proceso anterior, y así no "cortar en el aire" lo que haremos es No seleccionar el material en el proceso. Esto puede parecer no intuitivo, pero la lógica es que si marcamos "Material", entonces es que queremos mecanizar el material original, no sólo el material restante.

complemento

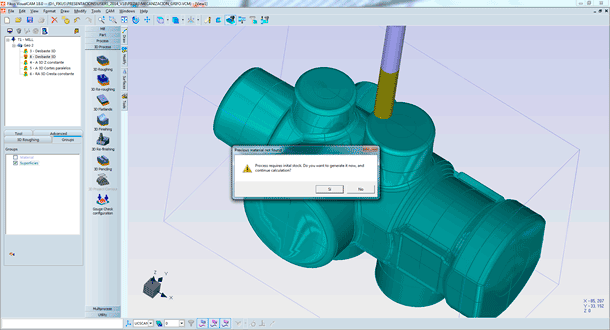

Si el material anterior no estuviera calculado, nos aparecerá un mensaje indicando que debe estar calculado y preguntándonos si deseamos que se realice el cálculo o bien si deseamos cancelar la operación.

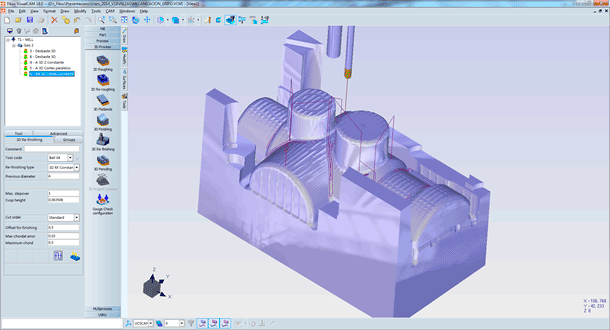

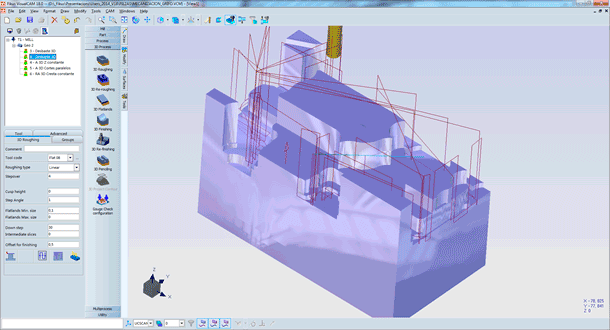

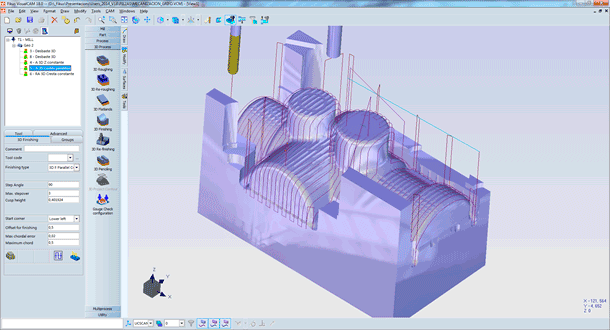

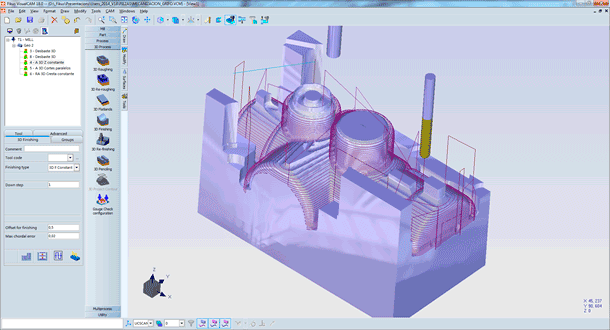

A continuación mostramos el resultado del cálculo en el resto de los procesos de la pieza.

complemento
complemento
complemento
complemento
complemento

También es posible hacer que Fikus calcule siempre automáticamente el material restante de cada proceso de mecanizado.

Haciéndolo así, tenemos la ventaja de que Fikus nos mostrará siempre el material restante al acabar el cálculo, con lo cual podremos comprobar el resultado directamente.

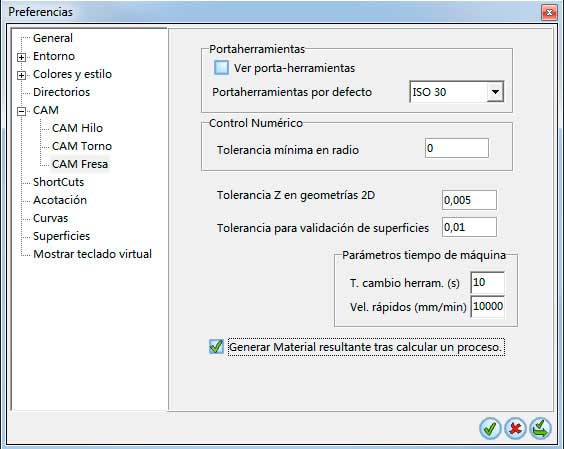

Para activar esta opción simplemente hemos de activar la casilla "Generar material resultante tras calcular un proceso" en Preferencias.

Sin embargo, como contrapartida, el tiempo de cálculo de los procesos se puede incrementar considerablemente por lo que recomendamos activar esta opción sólo si disponemos de un ordenador muy rápido. En caso contrario, es mejor dejar esta opción desmarcada y calcular el material resultante sólo cuando nos interese.

Truco por Joan Ginabreda
