Cómo realizar el mecanizado de una pieza 3D

A veces nos encontramos con que debemos realizar el mecanizado de una pieza de la que nos han pasado el diseño en 3D y que ademas no es posible subdividirla en formas 2D, por lo tanto se debe mecanizar utilizando trayectorias 3D.

Vamos a ver como se realiza el mecanizado de una pieza usando los procesos 3D de Fikus.

Para la realización de este mecanizado solamente necesitamos seleccionar las superficies necesarias para el mecanizado de la pieza.

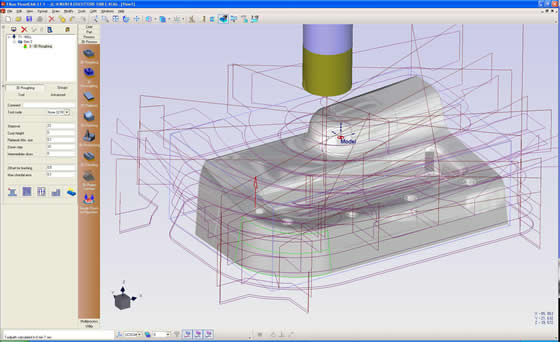

Como se puede apreciar en la imagen siguiente empezamos aplicando un desbaste de la pieza.

Desbaste de la pieza

Desbaste de la pieza

Simulación

z constante

Z constante

Para ver mejor el resultado de este proceso podemos realizar una simulación de material.

Continuamos con un "redesbaste" para reducir el tamaño de los escalones, con lo que dejaremos la pieza lista para proceder al acabado de la misma.

Y ahora podemos comprobar el resultado simulando.

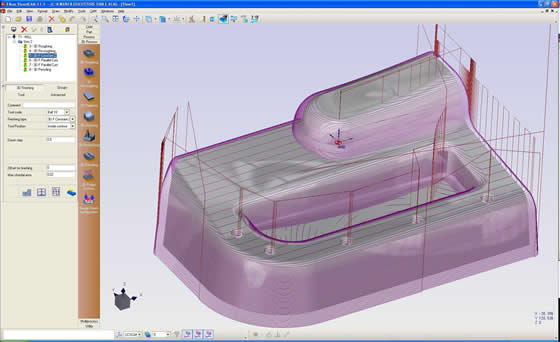

Ahora vamos a proceder al acabado de la pieza utilizando diferentes tipos de proceso. Comenzamos por un acabado por Z constante de las paredes verticales.

Para realizar el acabado de las caras horizontales o casi horizontales, nos apoyaremos en contornos delimitaremos. Primero haremos el mecanizado del fondo de la cajera y de la rampa superior con pasadas paralelas a 0º.

Y ahora acabaremos la cara del plano inclinado en la otra dirección.

Repasasdo y pieza final

Para repasar los últimos radios que hayan quedado con material debido al radio de la herramienta utilizado en los acabados (radio de la herramienta mayor que el radio de redondeo) utilizaremos un proceso de bitangencia ("penciling").

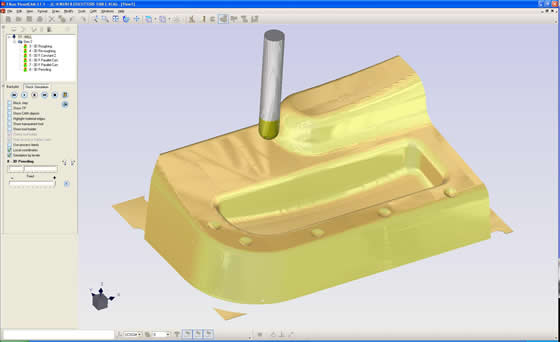

En la imagen siguiente podemos observar la pieza ya completamente mecanizada y simulada con Fikus.

Truco por Joan Ginabreda
