¿Cómo reparar una geometría defectuosa que llega de otro sistema CAD?

Cuando abro ficheros diseñados con otros sistemas CAD la geometría contiene líneas duplicadas y con discontinuidades. ¿Cómo puedo reparar rápidamente la geometría ?

Respuesta:

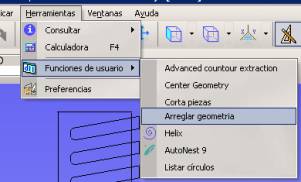

En el menú Herramientas -> Funciones de Usuario, encontraremos la opción "Arreglar Geometría".

Usaremos esta función para que el sistema repare la geometría de forma automática basándose en las tolerancias que nosotros le fijemos.

Función Centrar Geometría

Explicación:

Cuando se realiza el diseño de la pieza en algunos sistemas CAD, se puede incurrir en los frecuentes errores siguientes:

  • Duplicación de líneas
  • Creación de discontinuidades (líneas que no se tocan o esquinas incorrectas)
  • Líneas solapadas (una parte de las mismas esta superpuesta en la contigua)
  • Lazos en esquinas (sobrepaso de los elementos)

Para solucionar estos problemas procederemos del modo siguiente:

Una vez abierto el fichero que contiene la geometría iremos a la opción del menú Herramientas -> Funciones de Usuario -> "Arreglar geometría" y activaremos las diferentes casillas seleccionando en cada una de ellas los valores de tolerancia deseados.

Una vez realizado esto, seleccionaremos toda la geometría a reparar y pulsaremos el botón central del ratón para aceptar.

En este momento el sistema ya ha reparado completamente la geometría.

Como complemento a esta función se puede utilizar la de simplificación de curvas para reducir el numero de elementos de la geometría.

Simplificación de curvas

Con esta función eliminaremos las lineas fraccionadas.
