Novedades en Fikus Visualcam 17

Mostramos la principales mejoras de Fikus Visualcam 17

La nueva versión de Fikus Visualcam, la que hace ya el número 17, y apodada "Fikus Elástica", trae consigo múltiples mejoras en todas las aplicaciones, nuevas funcionalidades y desarrollos para mejorar la automatización y la productividad. La lista de novedades es enorme, pero queremos que nuestros usuarios y amigos conozcan las principales innovaciones de esta versión.

General

En el entorno de trabajo no hay grandes cambios, lo cual siempre es de agradecer, pero sí que aparecen nuevas posibilidades y mejoras:

Visualizar los nombres de los diferentes UCS en pantalla.
Vistas según el UCS activo.
El zoom "Todo" no tiene en cuenta las entidades ocultas ni los UCS.
Teclado en pantalla.
Posibilidad de ocultar el marco de la ventana.
Actualización a partir de un fichero descargado desde otro PC.
Actualizaciones automáticas al arrancar.

Teclado en pantalla

CAD

Acotación diametral

En el módulo de dibujo se ha trabajado en mejorar las posibilidades del dibujo alámbrico 3D, un nuevo entorno especialmente pensado para torno y algunas mejoras en otras funciones:

Nuevo modo de dibujo especial para torno, así como una acotación específica (cotas diametrales).
Nueva función similar a la de centrar geometría para piezas cilíndricas.
Mejoras en dibujo alámbrico 3D.
Recorrido mínimo seleccionando elemento inicial.

Traductores

A parte de actualizar todos los traductores standard de Fikus (IGES, STEP, DXF, DWG, PARASOLID, SOLIDWORKS) y las funciones de usuario de Cimatron y SolidWorks que permiten exportar la geometría a Fikus, se han creado funciones específicas para las versiones de 64 bits de estos programas:

Nuevo traductor para Cimatron 64 bits (C2F)
Nuevo traductor para SolidWorks 64 bits (S2F)
Actualización de todos los traductores

CAM fresa 2.5D

Múltiples novedades en el módulo de Fresa, entre ellas:

Avance de rápidos en la definición de máquinas para hacer máas exacto el cálculo de tiempos.
Posibilidad de compartir la tabla de herramientas entre todos los equipos de la empresa.
Nuevo simulador de mecanizado más rápido y preciso.
Selección del tamaño de cono ISO en la definición de la máquina.
Importación de procesos de mecanizado desde otro fichero de Fikus (plantillas de mecanizado).

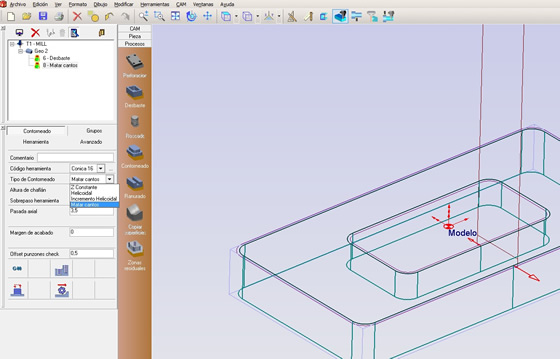

Opción para matar cantos en mecanizados 2D.
Realizar achaflanados de taladros dándole la altura del chaflán.
Punteado a diámetro intermedio.
Acabado con opción por nivel o por agujero.
Wizard de perforaciones: Detección de taladros pasantes/ciegos y achaflanados.
GAP para mecanización de electrodos.
Reformulación de las herramientas en "T".
Separar la selección de la superficie "guía" al seleccionar superficies.
Posibilidad de editar el punto de inicio de una trayectoria.
Arrastrar geometría de fresa a los grupos.
Mejoras en la ordenación por recorrido mínimo a partir de un primer elemento definido.
Tecla específica para calcular

CAM fresa 3D

Nueva aplicación para mecanizado 3D completo de multi-superficies, incluyendo todas las funciones necesarias para desbastar, acabar y repasar una pieza. Todas las funciones que se enumeran a continuación disponen de múltiples opciones para adecuar el cálculo a nuestras necesidades y preferencias.

Redondenado ángulos

Torno

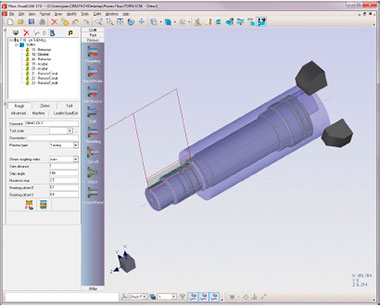

Gestor de mecanizado con material

Mejoras en general, a parte del nuevo entorno de dibujo específico para torno y una nueva vista específica para adecuar mejor la aplicación a la tecnología de torno:

Avance de rápidos en la definición de máquinas para hacer más exacto el cálculo de tiempos.
Poder compartir la tabla de herramientas entre todos los equipos de la empresa.
Nuevo simulador de mecanizado más rápido y preciso.
Añadir en configuración de máquina la vista de torno por defecto ZX+ o ZX-.
Garras con nombre según la orientación.
Control de colisiones de ángulos en herramienta de ranura.
Tolerancia de usuario en selección de zonas automáticas en el wizard.
Tecla específica para calcular.

CAM hilo

Múltiples novedades en el módulo de electroerosión de hilo, entre ellas:

Importación de procesos de mecanizado desde otro fichero de Fikus (plantillas de mecanizado).
Eliminación automática de lazos.
Mejoras en el wizard de collars.
Punto de conmutación de tecnología definible por el usuario
Posibilidad de cambiar el punto de entrada en cada proceso (para evitar marcar la pieza en la entrada en matrices)
Diferentes tipos de entrada y salida en la geometría.
Valor del remanente por porcentaje de la longitud.
Autofix (remanente de sección triangular)
Correspondencias por punto a mínima distancia.
Nuevos wizards para maquinas ONA Prima y Charmilles-Fanuc.
Soporte de tecnologías de usuario para AgieVision I y II.
Nuevas opciones en el Wizard de Mitsubishi.
Posibilidad de editar el punto de inicio de una trayectoria.
Mejoras en la ordenación por recorrido mínimo a partir de un primer elemento definido.
Tecla específica para calcular.

Autofix

Wizards
